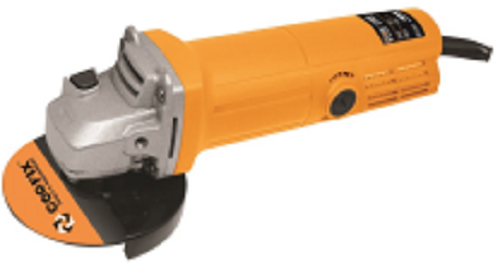

ANGLE GRINDER
1. Ish tartibi
Elektr burchakni ishlov berish mashinasi silliqlash, chiqib ketish, zangni yo'qotish, silliqlash uchun yuqori tezlikda aylanadigan nozik tasmali silliqlash g'ildiraklari va rezina silliqlash g'ildiragi, po'lat g'ildirak va boshqa metall qismlardan foydalanish hisoblanadi. Burchakni silliqlash mashinasi metall va toshni maydalash, öğütme va öğütmek uchun javob beradi. Qo'llanma plitalari toshlarni kesishda ishlatilishi kerak. Elektr boshqaruvlari bilan jihozlangan modellar uchun, bunday moslamalarga tegishli aksessuarlar o'rnatilgan bo'lsa ham, silliqlash va abraziv ishlarni bajarish mumkin.
2 . operatsion tartib-qoidalar
Burchakni silliqlash mashinasi FRPni kesish va öğütmek uchun juda nozik bir vosita. Portativ ko'p maqsadli burchak silliqlash mashinasi burrs va öğütme uchun javob beradi. Quyidagi ish usullari, masalan, burchak tegirmonining o'ziga xos tovar va modeli har xil, iltimos, operatsiya oldidan ko'rsatmalarga qarang.
1. burchakni tegirmon
Ogohlantirish! Yong'inga, elektr toki urishiga, jarohatlanishiga, mexanik shikastlanishlarga va boshqa baxtsiz hodisalarga yo'l qo'ymaslik uchun burchakni silliqlashda quyidagi xavfsizlik qoidalariga qat'iy rioya eting!
1.1 Burchak tegirmonida ishlatiladigan elektr rozetkasi burchakka tegirmonning elektr vilkasi bilan mos kelishi kerak va qochqinning himoyasi quvvat manbai tomoniga (diskning diskini) o'rnatilishi kerak.
1.2 Yonuvchan va portlovchi gazlar, suyuqliklar va boshqa joylarda burchak silliqlash joylarida emas, nam, ish joylarida va tezgahlarda ishlatilmasligi kerak.
1.3. Foydalanilganda, tegirmon ehtiyotkorlik bilan tekshirilishi kerak. Quyidagi shartlardan biri topilsa, tegirmon darhol to'xtatilishi va tuzatilishi yoki ta'mirlanishi yoki omborda almashtirilishi kerak.
(1) burchak tegirmonining tanasi zararlangan.
(2) silliqlash g'ildiragida yoriqlar yoki yoriqlar mavjud.
(3) burchakli silliqlash anormal yoki tebranishdir, aylanish juda katta.
(4) silindrning tashqi diametri 2/3 dan kamroq bo'lganida.
(5) uglerod cho'tkasi juda katta bo'lsa va aylanish beqaror bo'lsa.
1.4. Ish paytida kiyim, xavfsizlik dubulg'asi va himoya niqobi (ko'zoynak) spesifikasyonlara muvofiq foydalanilishi lozim. Bo'shashmayotgan, bo'shashmayotgan ish kiyimlarini taqib qilmang. Aylanadigan burchaklarni qo'llaringizni maydalab, parchalash va kesish uchun qo'lingizni uzmang. Va yorug'lik etarli bo'lishi kerak.
1.5 Tishli qalqonsiz silliqlash yoki kesish qat'iyan taqiqlanadi va kesish pichoqlari bilan maydalash qat'iyan taqiqlanadi.
1.6 burchakni tegirgichning eng yuqori tezligi bilan bir xil efir tezligi va tegirmondan foydalanish kerak.
1.7 Fişe istenmeden fişten chetlatilsa, switch darhol "off" holatiga o'tishi va quvvat manbai kesilmog'i kerak.

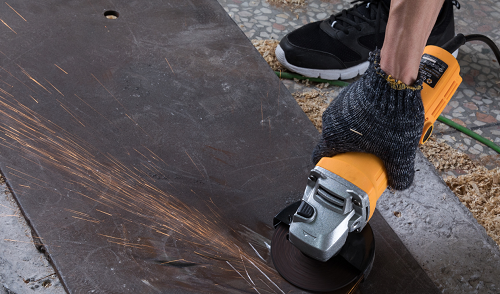

2. to'g'ri ishlash usuli
Ogohlantirish! Aksessuarlar va ehtiyot qismlarni sozlashdan yoki o'zgartirishdan oldin burchak silliqlash uchun quvvat manbai kesilishi kerak.
2.1 ko'rsatilgan voltajni ishlating. Besleme zo'riqishida burchakni tegirlash belgisining nominal zo'riqishida 10% oshmaydi.
2.2 ishlatishdan oldin tekshiring. Avval tanani, simni va qochqinning himoyasini tekshiring. Yana bir daqiqaga burchak tegirmonini bo'sh qoldiring, burchak tegirmonining tebranish amplitudasi juda katta yoki yo'qligini tekshirib ko'ring, aylanish qismi moslashuvchan bo'ladimi-yo'qmi, biron-bir g'ayritabiiy shovqin bo'ladimi-yo'qmi, yoriqlar bor va boshqalar.
2.3 qattiq ish joyi. Ish qismini mahkamlang yoki jilolab qo'ying.
2.4 to'g'ri xatti-harakatni saqlang. Amalga oshirilayotganda, ikkala qo'li ham burg'uni qattiq ushlab turadi, unga konsentratsiyalashadi, to'g'ri holatni saqlab turishadi, muvozanatni saqlab turishadi va uni qo'zg'atmang yoki qattiq tortmang. Taşlama paytida, silliqlash g'ildiragi va ish joyi yuzasi 15 - 40 daraja burchakni ushlab turishi kerak. Kesish paytida, chiqib ketish pichog'i ish qismiga vertikal bo'lishi kerak va silkitmasligi kerak, silliqlashning haydovchi yo'nalishini burchakka va mashina teskari yo'nalishda harakat qilish kerak.

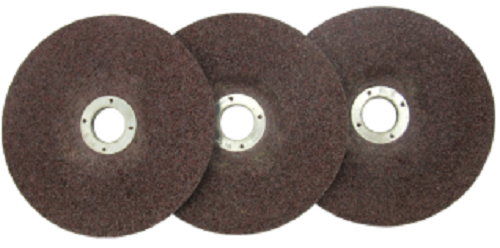

2.5 silliqlash g'ildiraklarini to'g'ri o'rnatish va tushirish. Tsilindrni tashqi qismining diametri 2/3 dan kam bo'lsa, silliqlash g'ildiragi almashtirilishi kerak. O'zgartirilganda, tugmani «o'chirilgan» holatiga oling va vilkasini rozetkadan chiqarib oling. O'rnatish paytida silliqlash g'ildiragi (qatlam) talablarni qondirish uchun tanlangan bo'lishi kerak va qulflash somunini kesish kerak. Burchak tegirmonining qulflash pimi chiqarilgandan so'ng, silliqlash har bir narsa normal bo'lmaguncha amalga oshirilishi mumkin.
2.6 payvandning ildizini ta'mirlash va parchalash, g'ildiraklarning yopishqoqligi va zararlanishi ayniqsa ehtiyotkor bo'ling. Tarkibda, payvandning har ikki tomonidagi oromgohning yamog'i bo'ylab ildizga bir tekis parchalanishi kerak. Resurs ildizini ishlatishdan oldin, burchakni silliqlash g'ildiragida (qog'oz) ishlaydigan va ishlaydigan joyga etarli joy bo'lishi kerak.
2.7 Katta buyumlarni maydalashda yuqori kuch burchakli silliqlashdan (masalan, 125, 150 burchakli silliqlash) eng yaxshisidir.
3. muntazam texnik va nazorat
Ogohlantirish! Diagonal tegirmonni tekshirish va texnik xizmat ko'rsatishdan avval burchak silliqlashning quvvat manbai kesilishi kerak.
3.1 burchakli tegirmonni toza va toza saqlang.
3.2 Har doim elektr simini, vilkasini, kalitini tekshirib ko'ring; Karbon cho'tkasi tutqichi cheklovdan tashqarida bo'shashadi va hokazo. Agar biron-bir xato yoki zarar bo'lsa, ta'mirlash yoki almashtirish uchun omborga boring.
3.3 Burchak tegirmoni foydalanishdan keyin, masalan, benzin, alkogol va boshqalar kabi hal qiluvchi moddalarni ishlatmasdan yumshoq mato bilan plastik qobiqni o'chirish kabi ishlatilishi kerak.
3.4 Elektr shnuridan issiqlik manbaiga va yog'ga tegmang. Elektr chizig'ini chizish va kesib olishning oldini oling.
3,5 burchakni ehtiyotkorlik bilan ishlang. Ishlatilmayotganda uni omborga vaqtida yoki quruq, toza va korroziv bo'lmagan gaz muhitida qaytarish kerak.
3 umumiy model
Burchakli tegirmonlarning umumiy modellari ishlatilgan aksessuarlar bo'yicha 100 mm (4 dyuym), 125 mm (5 dyuym), 150 mm (6 dyuym), 180 mm (7 dyuym) va 230 mm (9 dyuym) ga bo'lingan. Yevropa va Amerikada keng foydalaniladigan kichik o'lchamli burchak tegirmonlari 115 mm.
Burchakli tegirmonlar ixcham va yirik burchak tegirmonlari sifatida ixcham: ultra yengil, xavfsizlik konfiguratsiyasi bilan yoki diagonal tegirmonning turli talablariga javob berish uchun; Katta burchakni tegirmonlari: kuchli, og'ir toshga ishlov berish va kesish uchun mos.
Tuproqning turli xil diametrlari va qo'llanilish doirasiga binoan, ixcham turdagi burchak ishlab chiqaruvchi modellar quyidagilardir: WSB10-115T, WSG10-115, WSG10-125S, WSB14-125T, WSG14-125, WSG14-125S, WSG14-70E, WSS14-125, MSFV649-1, WSG14-150.
Tishli diskning turli xil diametri va qo'llanilish doirasiga muvofiq, yalang'och burchak ishlab chiqaruvchi modellar WSG20-180, WSG25-180, WSB20-180, WSB25-180x, WSG20-230, WSB20-230, WSG25-230, WSB25 -30x.
4 . parvarishlash
Kichik ochiladigan tegirmon tez-tez kundalik hayotimizdagi elektr asboblarimizda ishlatiladi, lekin odatda burchak tegirmonini saqlashga e'tibor bermaydi, shuning uchun bu eslatmada biz jarayondan foydalanishimiz kerak.
4. 1, elektr vilkasini muntazam ravishda tekshiring, vilkasi bo'sh yoki yo'qmi va kalit moslashuvchan va ishonchli bo'lsin.
4. 2. Cho'tkasi yomonlashishi va uchqunlar yoki yonib turgan armatura shakllanishiga yo'l qo'ymaslik uchun cho'tkaning vaqtini o'zgartirish uchun cho'tkaning juda qisqa bo'lishi kerakligini tekshiring.
4. Qurilmaning kirish va chiqishini blokirovka qilinmasligini tekshirib ko'ring va asbobning har qanday qismidan yog' va changni olib tashlang.
4. 4, surtma vaqtga qo'shilishi kerak.
4. 5, asbobni qayta tiklash uchun ishlab chiqaruvchiga yoki xizmat ko'rsatish bo'limiga jo'natiladi. Agar mashina noto'g'ri ishlatilganda yoki noto'g'ri tuzatilganligi sababli shikastlangan bo'lsa, ishlab chiqaruvchi odatda bepul ta'mirlashga yoki almashtirishga ruxsat bermaydi.
4. 6. Burchakni ishlov berish belgilarini tekshiring. Foydalanilmaydigan tegirmonlarga quyidagilar kiradi: belgilanmagan, noto'g'ri markerlar, noma'qul, nuqsonli yoki yo'q.
4. 7, burchak silliqlashining kamchiliklarini tekshiring. Tekshiruvning ikkita usuli bor: vizual tekshiruv, burchakka ishlov berish yuzasining ko'z yoriqlari bilan bevosita kuzatish va boshqa masalalar; burchak tegirmonining asosiy ichki qismini inspektsiya qilishni noqonuniy tekshiruvdan o'tkazish usuli - tebranishning burchak tegirmonidan foydalanishdir. Agar burchak tegirmoni muammo bo'lmasa, boshqa tovushlar muammoga duch kelsa, u aniq ovoz bo'lishi kerak.
4. 8. Burchakni tegirgichning aylanish kuchligini tekshiring. Xuddi shu turdagi burchak tegirmonining turini burchakka ishlov berish punkti tekshirilmasdan foydalaning.
cho'tkasi
Fırçalar, qo'lda ishlatiladigan matkaplar va öğütücüler kabi, umumiy maqsadlar uchun elektr asboblari kabi shahar yoki AC komütatör motorlarında foydalanish mumkin. Dvigatel oqimining kommutatsiyasiga erishish uchun komutator bilan ishlatiladi, [2] motor (motorli-qafasli dvigatellardan tashqari) o'tkazuvchan oqimning kayma kontaktidir. Dvigatel motorida, shuningdek, armatura sargısı bilan indüklenen o'zgaruvchan elektromotor kuchini bir-biriga o'tkazib yuborish (rektifikatsiya qilish) vazifasini oladi. Amaliyot motorning ishonchliligi asosan cho'tkaning ishlashiga bog'liqligini isbotladi.
Noqonuniy ta'mirlash
Burchak tegirmonining umumiy qochqinning buzilishi stator oqishi, rotor qochqinlari, cho'tka tagligining qochishi (metall qobig'i burchakli tegirgich) va ichki o'tkazgichning shikastlanishi hisoblanadi.
1) statorni, cho'tka tutgichini va ichki o'tkazgichni ochish yoki yo'qligini aniqlash uchun cho'tkani olib tashlang.
2) cho'tkasi ushlagichining qochqinning bor-yo'qligini aniqlash uchun stator va cho'tka tutqichi o'rtasidagi aloqa liniyasini uzing.
3) rotorning elektr oqimi bor-yo'qligini mustaqil ravishda o'lchash.
Rotor va cho'tka tutqichining sızması faqat o'zgartirish mumkin, stator qayta yoki o'zgartirilishi mumkin.
Avvalo, tekshiruv kabelining qopqog'ini oching, zararni aniqlash uchun multimetr bilan aniqlang, keyin rotorni o'lchash uchun rotor qochqinligini yoki stator qochqinlarni aniqlashingiz mumkin, rotor qochqinligi faqatgina o'zgarishi mumkin, ko'rish uchun stator oqishi mumkin uglerod cho'tkasi kukunlari va boshqa begona moddalar juda ko'p miqdorda to'planib qolsa va tozalasa, tozalang va keyin o'lchovni amalga oshiring. Noqonuniy ravishda stator sarg'ish izolyatsiyasi yaxshi emas, sariq qobiq yoki nam bo'lmasa, faqatgina qayta ishlanishi mumkinligini ko'rish.

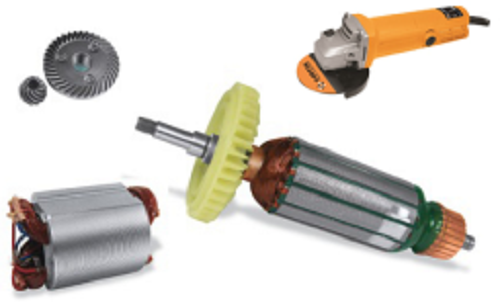

Burchakni tegirmonda xato va nosozliklarni bartaraf qilish usullari, seriyali motorli burchak tegirmoni, bu vosita ikkita uglerod cho'tka bilan tavsiflanadi, rotorda komutator mavjud.
Ushbu motorning eng keng tarqalgan qismlari komütatörler va rotorlu sariq uchlari.
Agar komütatör yanıksa, uglerod cho'tkasi bosimi etarli emas. Dvigatel ishlaganda, oqim juda katta bo'lsa, cho'tka juda tez kiyinadi, vaqt juda uzun, cho'tka qisqaradi, bosim kichrayadi, kontakt qarshiligi juda katta, bu vaqtda komutator sirtining isishi juda jiddiy.
Agar shamol yoqilgan bo'lsa, u ishlov berish qismidagi burchak tegirmonining bosimi juda yuqori ekanligi, ishqalanish juda katta ekanligi, vosita haddan ziyod haddan ziyod holatda ekanligini ko'rsatadi. Chunki bu juda katta.
Eliminatsiya usuli
A - elektrdan keyin ishlamaydi.
1 kuch yo'qotilgan.
Ta'mirlash kuchi
2 bo'shashmasdan og'riyotgan
Barcha bo'g'inlarni tekshiring.
3 ta kontakt yaxshi emas yoki hech qanday tadbir yo'q.
Kalitni ta'mirlash yoki o'zgartirish
4 cho'tka komutator yuzasi bilan aloqa qilmasa.
Uglerod cho'tkasini almashtirish
B - shovqinli va elektr energiyasini olgandan keyin aylanmaydi.
Juda sekin aylaning
1 kontakt aloqalarini yoqish
Kalitni ta'mirlash yoki o'zgartirish
2 ta mexanik qismlar yopishqoq.
Mexanik qismlarni tekshiring
C-komutatorida ring yong'ati yoki kattaroq.
uchqun
1 armatura qisqa tutashuvi
Ta'mirlash armatura
Cho'tkasi va komutator o'rtasidagi aloqa yaxshi emas.
Uglerod cho'tkasini almashtirish
3 komutator yuzasi toza emas.
Komutator sirtini toza va silliq qilish uchun binoni olib tashlang.
D - asta-sekin va har xil ishlaydi.
1 silliqlash shikastlanishi
Ishlab chiqaruvchini almashtiring
2 temir po'lat paneli temir satrini kutib oladi.
Qayta ish nuqtasini tanlang
5 . foydalanish
Dafn marosimlari, g'ishtgichlar va payvandorlar kabi ko'plab maqsadlar mavjud.
Yog'ochga ishlov beradigan arralashni o'rnatish, qo'lda ishlaydigan yog'och ishlaydigan elektr aravachasi bo'lib, oddiy yog'och ishlov berish bilan shug'ullanishi mumkin, ko'plab taxta ustalari uni ishlatishadi.
Tsilindrni o'rnatish - kichik o'lchamda ishlaydigan tishli g'ildirakni kesish mashinasi, kichik metall qismlarni kesib, maydalashi mumkin, zanglamaydigan po'latdan yasalgan o'g'irlik oynalar, metall blokirovkalari kabi metallni ishlov berish, ajralmas.
Undan ajralib chiqadigan yoki toshni qayta ishlash va montaj qilishda bir qator marmar kesish, jilolash, jun g'ildiraklarini kesish, silliqlash, jilovlash, unga bog'liq barcha narsalarni o'rnatish mumkin.
6 . diqqat markazida bo'lishi kerak
Burchakni ishlov berish texnologiyasi silliqlash, chiqib ketish va chiqib ketish vazifalari uchun mo'ljallangan bo'lib, dizaynerning asl maqsadi emas. Shuning uchun siz 40 dan ortiq tishlarga ega yuqori sifatli arralashni tanlang va qo'llaringizni ishlating. Chunki bu juda xavfli. Burchak tirgovichining yuqori aylanish tezligi tufayli, arra pichoqni ishlatganda, pichoqni bosishga majburlash mumkin emas, aks holda 20 mm dan oshmasligi mumkin bo'lgan qattiq materiallarni kesib bo'lmaydigan qilib qo'yishdan oldin, arra pichoqlari, siqilish yoki mashinadan qo'zg'atadigan narsalar, mollarga engil zarar yetkazish, jiddiy shikastlanish!
